消除CNC曲面加工形状误差的综合策略与关键技术

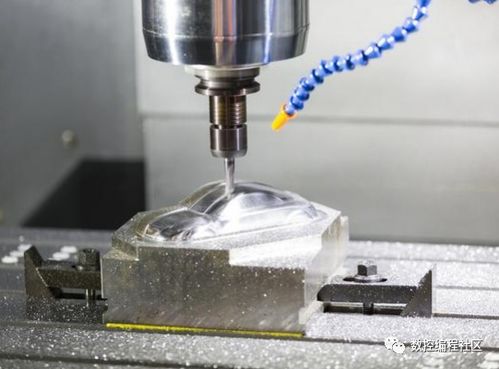

在CNC（计算机数控）加工领域，曲面加工因其几何形状复杂，对加工精度要求高，一直是技术挑战之一。形状误差——即加工出的工件实际形状与设计模型之间的偏差——是影响曲面零件质量、性能及互换性的关键因素。这些误差可能源于设备、工艺、刀具、编程、材料及环境等多个环节。要有效消除或最小化CNC曲面加工产生的形状误差，需采取系统性的综合策略，从设备、工艺、软件和操作等多维度进行优化与控制。

一、 确保CNC加工设备本身的高精度与稳定性
设备是加工的基础，其自身的精度和动态特性直接影响最终加工形状。

1. 设备选型与维护：选择具有高刚性、高定位精度和重复定位精度的CNC机床。对于复杂曲面加工，五轴联动加工中心通常比三轴机床更能保证连续曲面的光顺性与精度。定期进行设备维护、保养和精度校准（如激光干涉仪检测定位精度、球杆仪检测圆度误差等），防止因导轨磨损、丝杠间隙、主轴热变形等导致的误差累积。
2. 减少热变形误差：机床在运行中产生的热量（主轴、导轨、电机等）会导致结构变形。采用恒温车间环境、机床预热程序、以及先进的冷却系统（如主轴中心冷却、机床结构对称设计、热误差补偿技术）来稳定机床温度场，是控制形状误差的有效手段。
3. 抑制振动：加工过程中的振动会恶化表面质量并产生形状误差。提高机床-夹具-工件系统的整体刚性，优化主轴动平衡，使用减振刀具或刀柄，并选择合适的切削参数以避免颤振。

二、 优化加工工艺与编程策略
工艺方案和数控程序是决定刀具路径和材料去除过程的直接因素。

1. 刀具路径规划：这是影响曲面精度的核心。对于自由曲面，应避免使用大的行距（步距）和残留高度。采用更精密的刀具路径策略，如螺旋铣削、等参数线加工、等残留高度加工等，可以保证切削载荷更稳定，表面更均匀。精加工时，减小步距和切深能显著降低形状误差，但会牺牲效率，需平衡。
2. 刀具选择与磨损管理：使用球头铣刀加工曲面时，刀具的几何精度（特别是球头半径精度）和磨损状态直接影响形状。选用高质量刀具，并严格执行刀具寿命管理，定期检测和更换磨损刀具。对于高精度曲面，可采用半径补偿功能，但需准确测量刀具实际尺寸。
3. 切削参数优化：通过切削试验或基于物理模型的仿真软件，确定最优的切削速度、进给率和切深组合。过高的参数会引起振动和让刀，过低的参数可能导致挤压和摩擦，均会产生误差。自适应进给控制技术可根据切削负载实时调整进给率，保持稳定切削。
4. 多工序合理安排：采用粗加工、半精加工、精加工分阶段进行。粗加工去除大部分余量，半精加工为精加工留下均匀、适量的余量（通常0.2-0.5mm），精加工最终保证形状和尺寸。这避免了因余量不均导致的刀具偏让和振动。

三、 应用先进的软件与补偿技术
现代CAM软件和机床控制系统提供了强大的误差预测与补偿工具。

1. CAM软件的高精度设置：在生成刀路时，设置更小的公差（如弦高公差），使刀具路径更紧密地贴合理论曲面。使用NURBS插补功能，可以生成更光滑的曲线路径，减少由微小直线段连接引起的机床抖动和轮廓误差。
2. 后处理与机床动力学匹配：后处理器生成的G代码需与特定机床的动力学特性完美匹配。优化后处理参数，如平滑处理拐角、控制加速度和加加速度（Jerk），可以减少机床在高速运动中的跟踪误差和过冲。
3. 误差测量与补偿：

• 在机测量：利用机床配备的测头，在加工前后或中途对关键曲面特征进行测量，将实测数据与理论模型对比，计算出误差。

• 软件补偿：将测量得到的误差数据反馈给CAM系统，通过调整原始刀具路径或生成补偿刀路，在下一道工序或下一个工件上进行“反方向”修正。

• 机床误差补偿：利用激光干涉仪等设备标定出机床的空间误差（如定位误差、直线度误差、垂直度误差等），并将误差表输入机床CNC系统，系统会在运动中进行实时补偿。

四、 控制工件与装夹因素

1. 工件材料与状态：了解材料的切削性能（如弹性模量、热膨胀系数），对于刚性差的零件（如薄壁件），加工易产生弹性变形。可采用对称加工、分层多次加工、或使用低应力切削参数来减少变形。
2. 夹具设计与装夹：设计刚性足、定位准确的专用夹具。确保工件装夹牢固且变形最小（避免过大的夹紧力导致弹性变形），并考虑加工过程中因材料去除导致的刚性变化和应力释放。对于复杂曲面零件，有时需要使用柔性夹具或真空吸盘。

五、 构建闭环质量控制体系
消除形状误差是一个持续改进的过程。建立从“CAD模型 -> CAM编程 -> 实际加工 -> 在机/离线检测 -> 误差分析 -> 反馈补偿”的数字化闭环。通过持续收集数据、分析误差根源并实施纠正措施，可以系统性地提升曲面加工的精度和一致性。

结论：消除CNC曲面加工的形状误差非一蹴而就，它是一个涉及设备、工艺、刀具、软件、材料和人员技术的系统工程。关键在于：从源头选择和维护高精度设备；通过科学的工艺规划与编程生成最优刀具路径；利用现代测量与补偿技术进行动态修正；并对整个加工链进行精细化的管理和控制。唯有如此，才能在高效率的前提下，稳定地加工出高精度、高质量的复杂曲面零件。
